Bomba vertical da pasta
>
|
| Lugar de origem | Sichuan, China |
| Marca | horizontal-slurrypump.com |
| Certificação | ISO9001 |
| Número do modelo | Oem |
| Documento | Folheto PDF do produto |

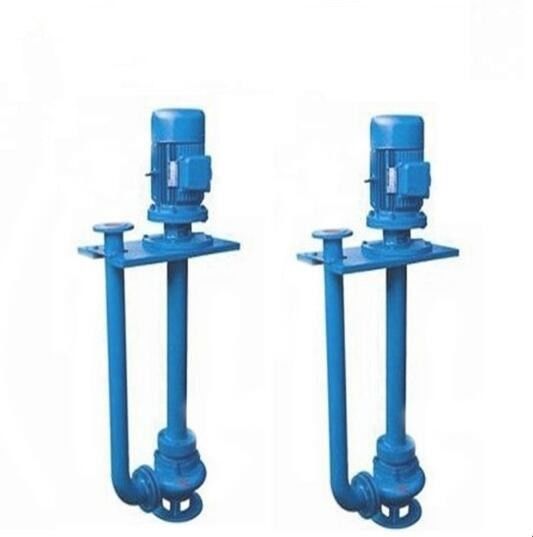

Bomba de mineração longa resistente da areia da bomba de eixo vertical do serviço da garantia com placa de apoio
Desenho da estrutura
| 1 | Embalagem Volute | 2 | apoio | 3 | Base do motor |
| 4 | Impulsor | 5 | Placa de apoio esquerda | 6 | Tubulação de descarga |
| 7 | Placa traseira do forro | 8 | Carregando o corpo | 9 |
Placa de apoio direita |
O produto resume
a. as bombas verticais da pasta das ZJL-séries são bomba centrífuga da pasta da único-sução da única fase.
b. as bombas das ZJL-séries são de acordo com a teoria de líquidos bifásicos e são projetadas de acordo com o princípio de minimizar a perda total.
c. A forma geométrica de seus componentes da passagem do fluxo é apropriada para a condição de fluxo do meio.
d. O material alto da resistência de desgaste, da resistência de corrosão e da resistência de impacto é usado para que os componentes da passagem do fluxo melhorem a vida útil.
Parâmetro
|
Modelo |
Desempenho claro da água |
||||
|
Velocidade de gerencio n |
Fluxo Q |
Cabeça H |
Pa do poder do eixo |
Η da eficácia |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4.4-17.9 |
3.9-15.3 |
63.1-68.1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15.3-51.1 |
9.6-32.1 |
54.1-58.9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8.1-48.6 |
8.7-33.2 |
52.3-56.5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19.4-52.3 |
6.9-28.8 |
42.7-45.8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2.3-13.4 |
43.7-51.9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16.5-58.3 |
5.5-22.1 |
29.9-34.1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13.1-42.7 |
4.7-20.7 |
31.2-39.4 |
|
50ZJL-A20 |
910-1440 |
10.8-38 |
4.3-10.7 |
0.4-2 |
31.2-38.6 |
|
40ZJL-A35 |
970-1470 |
15.8-47.6 |
13.6-42.9 |
3.8-14.1 |
27.3-33.8 |
|
40ZJL-A25 |
910-1440 |
6.6-22.9 |
7.2-21.5 |
0.6-2.8 |
26.1-37.6 |
|
40ZJL-A21 |
910-1140 |
6.0-9.5 |
6.8-17 |
0.4-2.6 |
27.9-44.6 |
Imagem e detalhes do produto
Desenhos de instalação
