Caso horizontal Electric Power da separação da sução da bomba centrífuga de grande capacidade único
Descrição do produto
as bombas das WD-séries são bombas centrífugas resistentes à corrosão horizontais, com canal de fluxo espaçoso do impulsor e desempenho hidráulico superior. A saia traseira do impulsor é equipada com a lâmina traseira, que pode reduzir o escapamento dos meios. A fim recuperar o desempenho da bomba quando os componentes da passagem do fluxo são vestidos e o dispositivo de ajuste corroído, axial é equipado para ajustar o espaço entre o impulsor e o corpo de bomba. Os tipos variáveis de selo do eixo (que inclui o selo mecânico, o selo dinâmico + o selo de embalagem, o selo dinâmico + o K-tipo selo) são adotados para cumprir as exigências de selagem do eixo para levar meios variáveis
Estrutura
| *1 | Parafuso de travamento | *8 | Câmara vice do impulsor | 15 | Tampão de carregamento dianteiro | 22 | Bandeja de óleo | *29 | Luva |
| 2 | Gaxeta | 9 | Anel-O | *16 | Rolamento dianteiro | 23 | Porca do ajuste | 30 | Anel do selo de água |
| *3 | Porca do impulsor | *10 | Impulsor vice | 17 | Carregando o corpo | 24 | Parafuso de ajuste | 31 | Enchimento |
| 4 | Anel-O | *11 | Câmara de embalagem | 18 | Carregando o suporte | 25 | Carregando o suporte do corpo | 32 | Anel-O |
| *5 | Impulsor | 12 | Anel-O | *19 | Rolamento traseiro | *26 | linha central | *33 | chaves |
| *6 | Corpo de bomba | 13 | Bocal da água da lavagem | 20 | Tampa do carregamento traseiro | 27 | Tampa do protetor | ||
| 7 | Anel-O | 14 | Água que retém a placa | 21 | Chave | 28 | Glândula de embalagem |

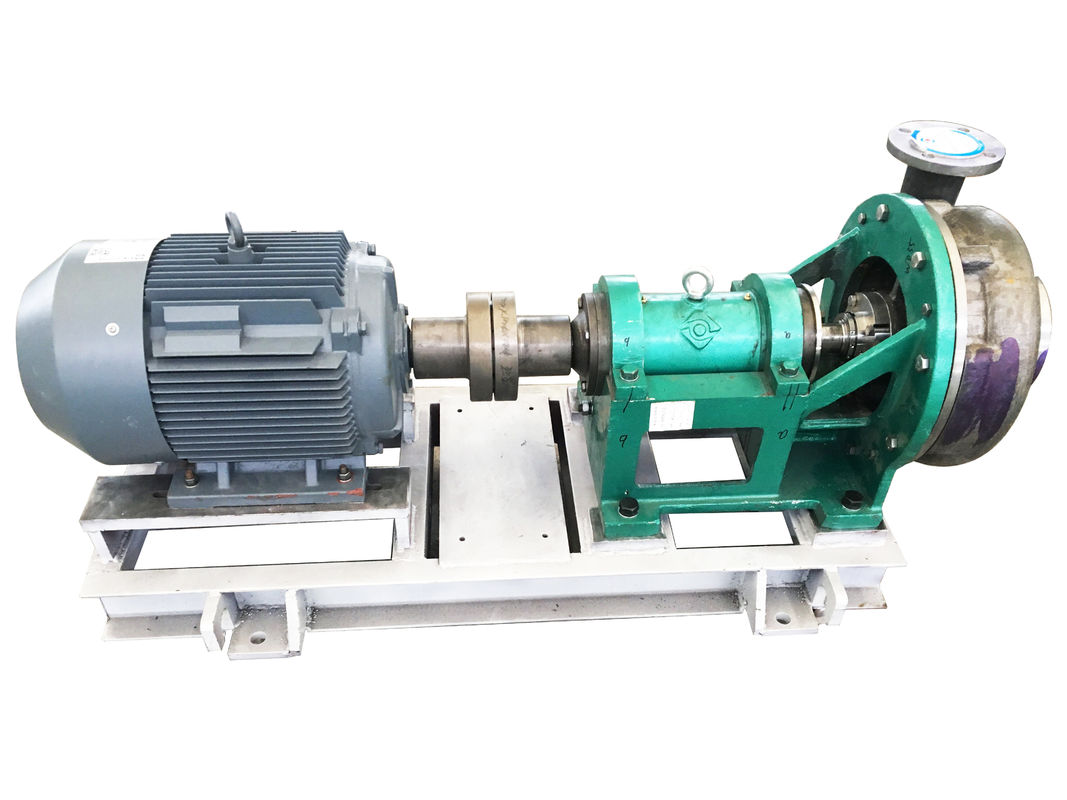

Mostra do produto
Escala da especificação
|
|
Modelo: bomba centrífuga das WD-séries |
| Tamanho da descarga: 40mm~200mm | |
| Tamanho da entrada: 50mm~250mm | |
| Capacidade: 8 ~ ³ /h de 800 m | |
| Cabeça: 10 ~ 90 m | |
| Eficiência máxima: 70% | |
| NPSH: 1.4m~4.5m | |
| Max Motor Power permissível: 315 quilowatts | |
| Impulsor | Max Particle Size permitido: 20 milímetros |
| Aletas: 5/6 | Tipo do selo: selo mecânico/selo dinâmico/selo de embalagem |
| Tipo: parcialmente aberto fechado | Peso da bomba: até 3000kg |
| Material: Metal (de acordo com condições de trabalho) | RPM: 1450 r/min |
Uso
1. Usado em indústrias diferentes como a indústria química, a indústria da metalurgia, a indústria da eletricidade, a indústria de papel, a indústria alimentar, a indústria farmacêutica e a fibra sintética.
2. Leve corrosivo & os meios líquidos abrasivos que contêm sólidos satisfazem não mais de 35%
