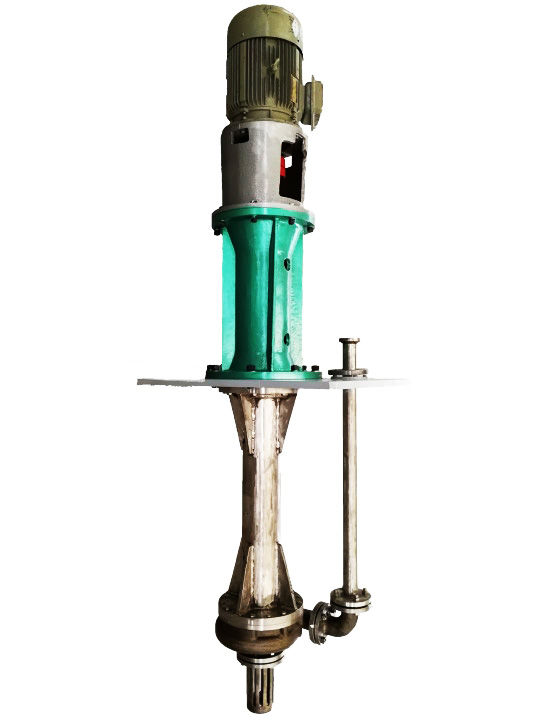

A bomba química do vertical submergível resistente centrífugo submergiu a bomba centrífuga da multi fase da bomba
Dados do produto
 |
Modelo: bomba centrífuga vertical das WDL-séries |
| Tamanho da descarga: 40mm~200mm |
| Tamanho da entrada: 50mm~250mm |
| Capacidade: 8 ~ ³ /h de 800 m |
| Cabeça: 10 ~ 90 m |
| Eficiência máxima: 70% |
| NPSH: 1.4m~4.5m |
|
Max Motor Power permissível: 315 quilowatts
|
| Impulsor |
Max Particle Size permitido: 20 milímetros |
| Aletas: 5/6 |
Tipo do selo: / |
| Tipo: parcialmente aberto fechado |
Peso da bomba: até 3000 quilogramas |
| Material: Metal (de acordo com condições de trabalho) |
RPM: 1450 r/min |
Características
-
O impulsor é projetado como um impulsor do largo-fluxo de acordo com o princípio de fluxo da multi-fase, que é benéfico à passagem do meio contínuo sem causar a obstrução. A lâmina traseira é usada para equilibrar a parte da força axial e para impedir o reflow médio. O tubo do apoio e o tubo de tomada são feitos da estrutura soldada de aço inoxidável, excelente na resistência da rigidez e de corrosão. O rolamento é lubrificado pela graxa.
-
O eixo adota o baixo projeto da relação do modilhão, e adota o rolamento de rolo cilíndrico resistente e o rolamento de esferas angular do contato da fileira dobro, que podem carregar a grande carga radial e a carga axial. O eixo adota o projeto rígido, eixo grosso, menos ombro do eixo, boa rigidez do eixo. A bomba corre com baixa vibração e de baixo nível de ruído, prolongue a vida útil
-
A bomba centrífuga horizontal anticorrosiva e desgaste-resistente da série de WDL adota o impulsor de moldação integral. O corpo de bomba adota o projeto de canal largo do fluxo, que faz a bomba adaptávela às condições de trabalho e tem a bomba forte que passa a capacidade. É especialmente apropriado para o índice contínuo alto, a viscosidade alta e o meio fácil da cristalização. Tem a eficiência elevada e o desempenho excelente da anti-cavitação. O impulsor tem uma lâmina traseira, que possa reduzir a pressão axial e impedir as partículas contínuas que entram no impulsor auxiliar.
Aplicação
1, alimento industrial: o leite de manteiga, chocolate, xarope, queijo, suco do malte, cerveja, soda, geleia da água, pudim, bebidas do suco de fruto, molho de tomate, lama do fruto, vegetais cola, geleia, agente de condimento, enchimento do fruto, óleo e creme diluído, etc.
2, uso diário industrial: gel de cabelo, dentífrico, detergente, champô, polimento de sapata, cosméticos, e, mel
etc.
3, indústria farmacêutica: emulsivo, xarope, produtos biológicos e geleia real, etc.
4, indústria química: pinte, tinja, lubrifique o óleo, asfalto emulsionado, esparadrapo e a colagem de vidro, etc.
5, indústria da construção civil: revestimento impermeável da corrosão, revestimento cerâmico, laqueação e material cerâmico, etc.
6, a outra indústria: indústria têxtil, indústria da fabricação de papel e indústria química biológica, etc.
Estrutura
| 1 |
Porca do impulsor |
8 |
Tampa da bomba |
15 |
base |
22 |
selo do óleo da estrutura |
29 |
caixa de rolamento |
| 2 |
filtro |
9 |
eixo |
16 |
flange |
23 |
Eixo superior |
30 |
Anel-O |
| 3 |
Porca do parafuso |
10 |
Tubulação do apoio |
17 |
flange |
24 |
Base do motor |
|
|
| 4 |
chave |
11 |
Tubulação de descarga |
18 |
Mais baixo eixo |
25 |
acoplamento |
|
|
| 5 |
Corpo de bomba |
12 |
luva de espaçador |
19 |
óleo que retém o disco |
26 |
chave |
|
|
| 6 |
impulsor |
13 |
selo do óleo da estrutura |
20 |
Corpo do eixo |
27 |
Tampa superior do eixo |
|
|
| 7 |
cotovelo |
14 |
Abaixe a tampa do eixo |
21 |
Tampa de caixa do rolamento |
28 |
parafuso interno do hexágono |
|
|
Mostra do produto
